Pahami Fungsi Evaporator AC dan Bagaimana Cara Kerjanya

Evaporator AC adalah komponen penting dalam sistem pendingin udara (AC) yang menyerap panas dari udara ruangan dan mengubahnya menjadi udara dingin. Biasanya berbentuk coil atau kumparan dengan sirip-sirip konduktif untuk meningkatkan luas permukaan kontak dengan udara. Peran evaporator sangat vital dalam menentukan efisiensi AC.

Dalam kesempatan ini, kami akan membahas fungsi, cara kerja evaporator AC, jenis, perawatan, serta masalah umum dan cara mengatasinya, dengan harapan memberikan pemahaman yang berguna bagi kita semua. Yuk langsung saja kita simak sama-sama!

Fungsi Evaporator AC dan Cara Kerja

Evaporator AC adalah komponen yang sangat penting dalam sistem pendingin udara. Fungsi utama evaporator adalah menyerap panas dari udara di dalam ruangan dan mengeluarkan udara dingin. Proses ini terjadi melalui serangkaian mekanisme yang melibatkan perubahan fase refrigeran dan perpindahan panas yang efisien.

Fungsi Evaporator AC

  1. Menyerap Panas dari Udara Ruangan Evaporator berfungsi sebagai tempat refrigeran menyerap panas dari udara dalam ruangan. Saat udara ruangan yang hangat melewati evaporator coil, panas dari udara tersebut dipindahkan ke refrigeran yang berada di dalam coil. Ini menyebabkan suhu udara turun, menghasilkan udara dingin yang disirkulasikan kembali ke ruangan.
  2. Mengurangi Kelembapan Udara Selain mendinginkan udara, evaporator juga membantu mengurangi kelembapan. Ketika udara hangat dan lembap melewati coil yang dingin, uap air dalam udara mengembun dan berubah menjadi tetesan air yang kemudian dikumpulkan dan dikeluarkan melalui saluran drainase. Proses ini membuat udara di dalam ruangan tidak hanya lebih dingin tetapi juga lebih kering, meningkatkan kenyamanan.
  3. Memfasilitasi Sirkulasi Udara Kipas dalam unit AC membantu menggerakkan udara melewati evaporator coil. Sirkulasi udara ini memastikan bahwa seluruh volume udara di ruangan dapat mengalami pendinginan yang merata. Tanpa sirkulasi yang baik, udara dingin hanya akan terakumulasi di sekitar unit AC, mengurangi efisiensi pendinginan secara keseluruhan.

Cara Kerja Evaporator AC

  1. Siklus Refrigerasi Evaporator merupakan bagian dari siklus refrigerasi yang lebih besar, yang juga melibatkan kompresor, kondensor, dan katup ekspansi. Refrigeran yang telah mengalami penurunan tekanan di katup ekspansi memasuki evaporator sebagai cairan dingin. Karena refrigeran ini memiliki titik didih yang sangat rendah, ia segera mulai menguap saat menyerap panas dari udara ruangan yang melewati evaporator coil.
  2. Perubahan Fase Refrigeran Proses penyerap panas menyebabkan refrigeran menguap, mengubahnya dari fase cair menjadi gas. Perubahan fase ini sangat efisien dalam menyerap energi panas. Panas laten penguapan dari refrigeran adalah mekanisme utama yang memungkinkan evaporator menyerap sejumlah besar panas dari udara sekitar.
  3. Kembali ke Kompresor Setelah menyerap panas dan menguap, refrigeran dalam bentuk gas bergerak menuju kompresor. Di sini, refrigeran akan dikompresi kembali, meningkatkan tekanannya sebelum menuju kondensor untuk melepaskan panas yang telah diserap. Siklus ini berulang terus-menerus selama AC beroperasi.

Dengan pemahaman yang lebih mendalam tentang fungsi dan cara kerja evaporator AC, Anda dapat lebih memahami pentingnya perawatan rutin dan memilih produk yang tepat untuk kebutuhan.

Perbandingan Jenis-Jenis Evaporator AC

Ada beberapa jenis evaporator yang digunakan dalam berbagai sistem AC, masing-masing dengan karakteristik dan keunggulannya tersendiri. Berikut adalah beberapa perbandingan jenis evaporator AC berdasarkan fungsi dan pemasangan yang umum ditemui:

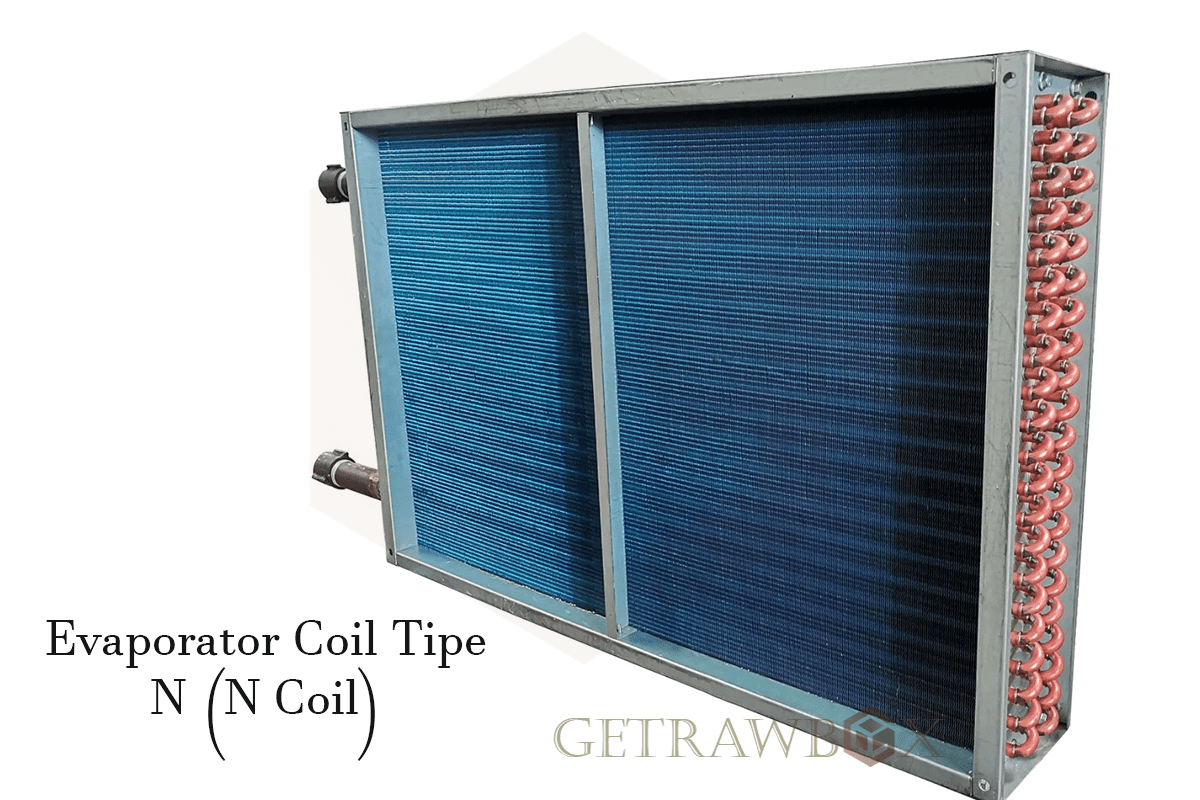

Evaporator Coil Tipe N (N Coil)

Evaporator AC

Evaporator coil tipe N dikenal karena desainnya yang efisien dan kemampuan transfer panas yang baik. Nama “N coil” berasal dari bentuk coil yang menyerupai huruf “N”. Beberapa keunggulan dari tipe ini meliputi:

  1. Efisiensi Tinggi: Karena bentuknya, N coil memiliki lebih banyak permukaan untuk kontak dengan udara yang lewat, yang meningkatkan efisiensi perpindahan panas.
  2. Distribusi Udara yang Merata: Desain ini memungkinkan distribusi udara yang lebih merata, sehingga seluruh ruangan dapat didinginkan secara lebih efisien.
  3. Ketahanan: Coil tipe N biasanya dibuat dari material yang tahan korosi seperti tembaga atau aluminium, yang memberikan umur panjang dan kinerja yang konsisten​ .

Namun, coil tipe N juga memiliki beberapa kekurangan, seperti:

  • Kesulitan dalam Pembersihan: Karena bentuknya yang rumit, membersihkan coil tipe N bisa lebih sulit dibandingkan dengan tipe lainnya.
  • Biaya Produksi: Desain yang lebih rumit bisa membuat biaya produksi dan harga jual menjadi lebih tinggi.

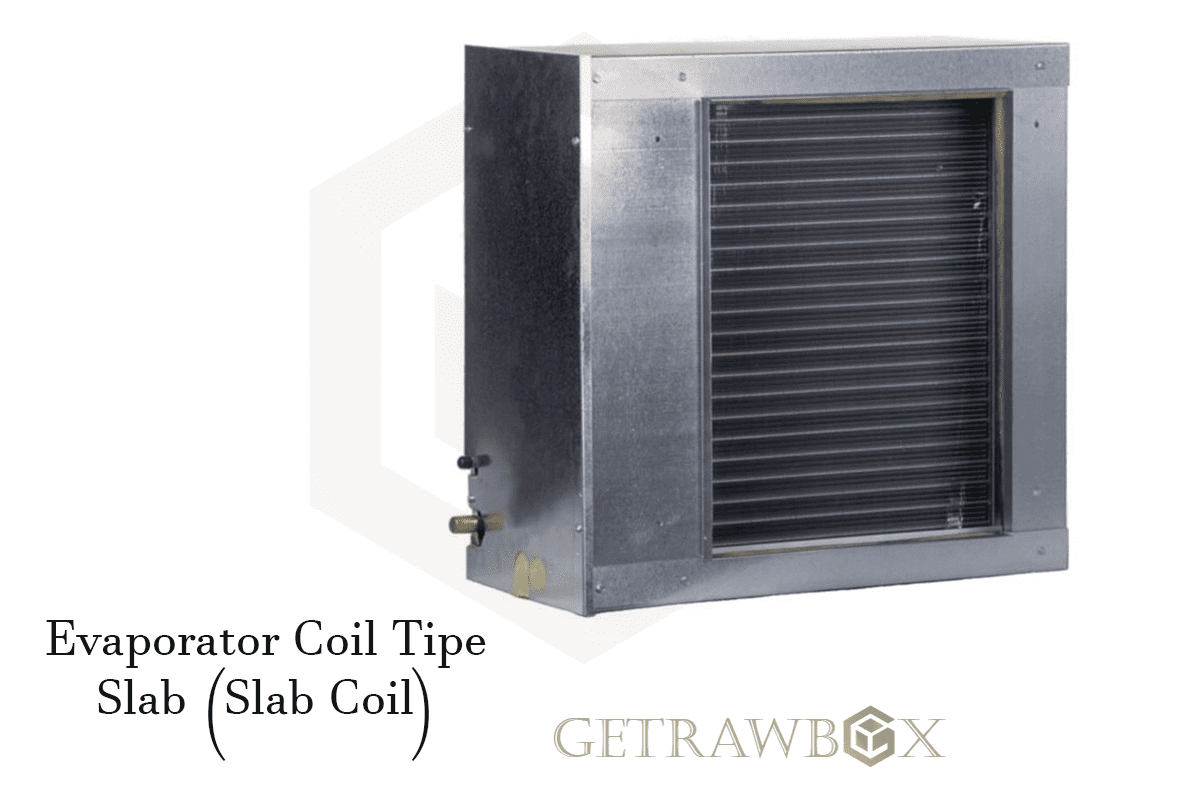

Evaporator Coil Tipe Slab (Slab Coil)

Evaporator AC

Evaporator coil tipe slab, atau sering disebut sebagai coil datar, memiliki desain yang lebih sederhana dibandingkan dengan N coil. Beberapa keunggulan dari tipe ini meliputi:

  1. Mudah Dibersihkan: Karena bentuknya yang datar, coil tipe slab lebih mudah dibersihkan dan dirawat, yang bisa mengurangi biaya pemeliharaan jangka panjang.
  2. Biaya Lebih Rendah: Desain yang sederhana biasanya berarti biaya produksi yang lebih rendah, yang membuatnya lebih ekonomis untuk konsumen.
  3. Instalasi Lebih Mudah: Bentuknya yang sederhana juga memudahkan instalasi, yang bisa menghemat waktu dan tenaga​.

Namun, ada juga beberapa kekurangan pada coil tipe slab:

  • Efisiensi Lebih Rendah: Dengan luas permukaan yang lebih sedikit dibandingkan N coil, efisiensi perpindahan panas pada coil tipe slab bisa lebih rendah.
  • Distribusi Udara Kurang Merata: Desain datar bisa menyebabkan distribusi udara yang kurang merata, terutama pada unit yang lebih besar.

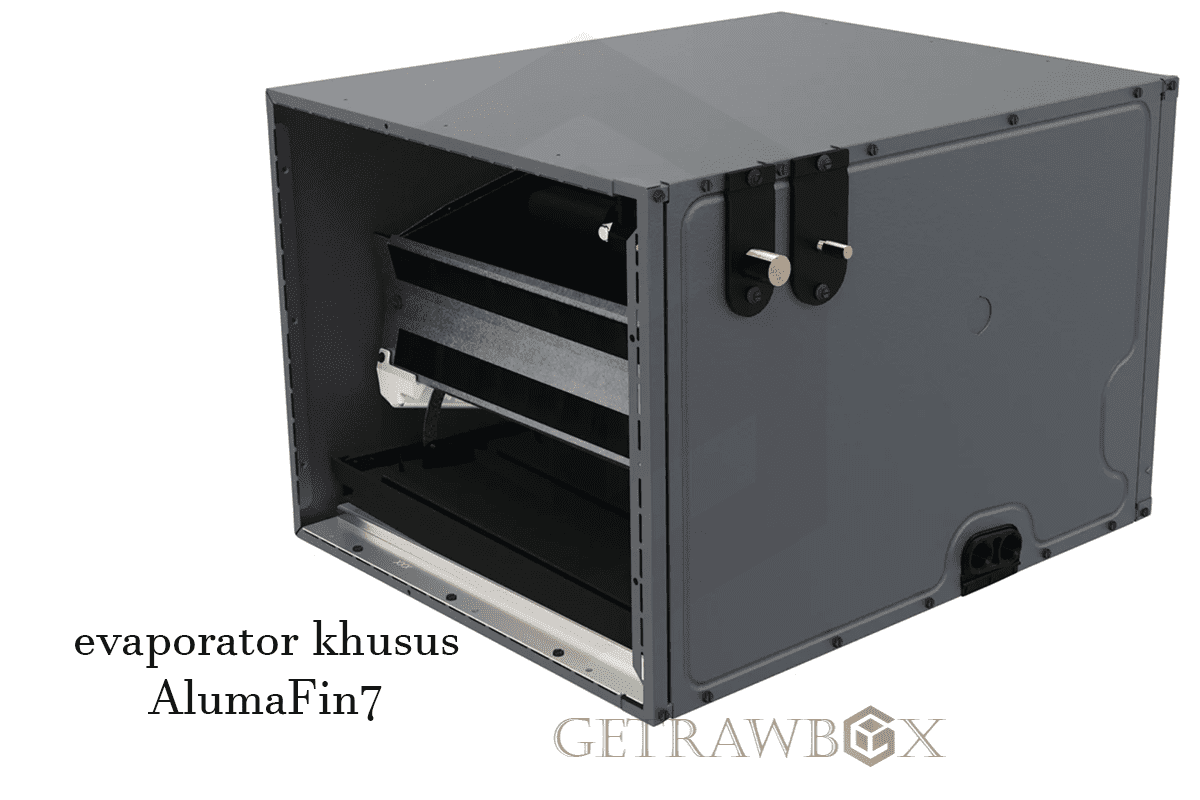

Evaporator Khusus

Evaporator AC

Selain N coil dan slab coil, ada juga evaporator dengan desain khusus yang dirancang untuk aplikasi atau kebutuhan tertentu. Salah satu contohnya adalah evaporator AlumaFin7 dari Goodman. Beberapa fitur dari evaporator ini meliputi:

  1. Desain Kompak: AlumaFin7 dirancang dengan ukuran yang lebih kecil namun tetap mempertahankan efisiensi tinggi, cocok untuk instalasi di ruang yang terbatas.
  2. Efisiensi Tinggi: Menggunakan sirip beralur, AlumaFin7 meningkatkan luas permukaan untuk perpindahan panas yang lebih efisien.
  3. Material Tahan Lama: Terbuat dari aluminium yang tahan korosi, evaporator ini dirancang untuk umur panjang dan kinerja yang andal​.

Dengan memahami berbagai jenis evaporator dan aplikasinya, pengguna dapat memilih jenis yang paling sesuai dengan kebutuhan spesifik mereka. Memilih evaporator yang tepat tidak hanya meningkatkan efisiensi pendinginan tetapi juga memastikan keandalan dan umur panjang sistem AC.

Perawatan dan Pemeliharaan Evaporator AC

Perawatan dan pemeliharaan evaporator AC adalah aspek penting untuk memastikan kinerja optimal dan umur panjang dari sistem pendingin udara Anda.

Dengan perawatan yang tepat, evaporator dapat berfungsi efisien dalam menyerap panas dan menjaga udara di ruangan tetap sejuk dan nyaman. Berikut adalah panduan lengkap mengenai cara merawat dan memelihara evaporator AC.

Kelebihan Merawat evaporator AC Secara Rutin

  1. Mengurangi Konsumsi Energi Evaporator yang bersih dan terawat dapat bekerja lebih efisien, yang berarti sistem AC tidak perlu bekerja terlalu keras untuk mendinginkan ruangan. Hal ini dapat mengurangi konsumsi energi dan biaya listrik.
  2. Meningkatkan Kinerja Pendinginan Debu dan kotoran yang menumpuk pada evaporator dapat menghambat aliran udara dan mengurangi kemampuan evaporator untuk menyerap panas. Dengan menjaga evaporator tetap bersih, kinerja pendinginan akan tetap optimal​ .
  3. Mencegah Kerusakan Komponen Penumpukan kotoran dan debu dapat menyebabkan evaporator bekerja lebih keras dan berpotensi menyebabkan kerusakan pada komponen lain, seperti kompresor. Perawatan rutin membantu mencegah masalah ini dan memperpanjang umur sistem AC​.

Langkah-Langkah Perawatan Evaporator

A. Pembersihan Rutin: Membersihkan evaporator secara rutin adalah langkah penting dalam pemeliharaan. Berikut adalah cara melakukannya:

    1. Matikan AC dan Cabut dari Sumber Listrik: Pastikan AC dalam keadaan mati dan tidak terhubung dengan listrik sebelum membersihkan evaporator.
    2. Buka Panel Depan AC: Buka penutup atau panel depan untuk mengakses evaporator.
    3. Gunakan Kuas Halus atau Vakum: Gunakan kuas halus atau vakum dengan sikat lembut untuk menghilangkan debu dan kotoran dari coil evaporator.
    4. Semprot dengan Pembersih Coil: Gunakan pembersih coil yang khusus dirancang untuk evaporator AC. Semprotkan secara merata dan biarkan beberapa saat sebelum mengelapnya dengan kain bersih.

B. Pemeriksaan Kipas dan Filter Udara: Kipas dan filter udara juga harus diperiksa dan dibersihkan secara rutin karena kotoran yang menumpuk dapat mengurangi aliran udara dan menghambat kinerja evaporator.

    1. Bersihkan atau Ganti Filter Udara: Filter udara yang kotor harus dibersihkan atau diganti sesuai dengan rekomendasi pabrikan. Ini biasanya dilakukan setiap 1-3 bulan tergantung pada frekuensi penggunaan dan kualitas udara.
    2. Periksa Kipas: Pastikan kipas berfungsi dengan baik dan tidak ada kotoran yang menghalangi bilah kipas. Bersihkan bilah kipas dengan kain lembut bila diperlukan.

C. Periksa Saluran Drainase: Saluran drainase bertanggung jawab untuk mengeluarkan kondensasi yang dihasilkan oleh evaporator. Saluran yang tersumbat dapat menyebabkan air meluap dan merusak unit AC.

    1. Bersihkan Saluran Drainase: Gunakan alat pembersih atau semprot air bertekanan rendah untuk membersihkan saluran drainase dari kotoran dan penumpukan lumut.

Pemeriksaan Oleh Profesional

Meskipun banyak perawatan dasar dapat dilakukan sendiri, pemeriksaan profesional secara berkala sangat disarankan. Teknisi HVAC memiliki alat dan pengetahuan untuk melakukan:

  • Pemeriksaan Tekanan Refrigeran: Memastikan tekanan refrigeran berada pada level yang tepat untuk kinerja optimal.
  • Kalibrasi Termostat: Memastikan termostat berfungsi dengan akurat dan mengatur suhu dengan benar.
  • Pemeriksaan Keseluruhan Sistem: Melakukan pemeriksaan menyeluruh untuk mendeteksi potensi masalah sebelum menjadi kerusakan besar.

Tips Tambahan untuk Perawatan Evaporator

  1. Gunakan Penutup AC saat Tidak Digunakan Jika AC tidak digunakan untuk jangka waktu yang lama, tutup unit dengan penutup pelindung untuk mencegah debu dan kotoran masuk.
  2. Jaga Kebersihan Lingkungan Sekitar AC Pastikan area sekitar unit AC bersih dari debu dan kotoran yang bisa masuk ke dalam unit dan menumpuk pada evaporator.
  3. Gunakan Produk Pembersih yang Tepat Gunakan hanya produk pembersih yang disarankan oleh pabrikan untuk menghindari kerusakan pada coil evaporator.

Dengan mengikuti langkah-langkah perawatan dan pemeliharaan di atas, Anda dapat memastikan evaporator AC Anda berfungsi dengan baik, memberikan udara sejuk yang konsisten, dan membantu menjaga sistem AC Anda tetap efisien dan tahan lama.

Masalah Umum pada Evaporator AC

Evaporator AC adalah komponen yang sangat penting dalam sistem pendingin udara. Meskipun dirancang untuk tahan lama dan efisien, evaporator sering kali mengalami masalah yang dapat mempengaruhi kinerja keseluruhan sistem AC. Berikut adalah beberapa masalah AC yang umum terjadi pada evaporator AC, beserta penyebab dan solusinya:

1. Evaporator AC Membeku

Penyebab:

  • Aliran Udara Terhambat: Kipas atau filter udara yang kotor dapat mengurangi aliran udara yang melewati evaporator, menyebabkan penumpukan es pada coil.
  • Kekurangan Refrigeran: Tekanan refrigeran yang rendah dapat menyebabkan evaporator menjadi terlalu dingin, sehingga membeku.
  • Thermostat Rusak: Thermostat yang tidak berfungsi dengan baik bisa membuat AC bekerja terus-menerus, menyebabkan evaporator membeku.

Solusi:

  • Bersihkan atau Ganti Filter Udara: Periksa dan bersihkan filter udara secara rutin untuk memastikan aliran udara tidak terhambat.
  • Periksa Tekanan Refrigeran: Minta teknisi HVAC untuk memeriksa dan mengisi ulang refrigeran jika diperlukan.
  • Periksa Thermostat: Pastikan thermostat berfungsi dengan baik dan menggantinya jika rusak​.

2. Kebocoran Refrigeran

Penyebab:

  • Korosi: Coil evaporator yang terbuat dari logam dapat mengalami korosi seiring waktu, menyebabkan kebocoran.
  • Kerusakan Fisik: Kerusakan fisik pada coil atau sambungan pipa bisa menyebabkan kebocoran refrigeran.

Solusi:

  • Deteksi Kebocoran: Gunakan alat deteksi kebocoran atau minta bantuan teknisi untuk menemukan sumber kebocoran.
  • Perbaikan atau Penggantian Coil: Perbaiki atau ganti coil yang bocor untuk menghentikan kebocoran dan mengisi ulang refrigeran​.

3. Evaporator AC Kotor

Penyebab:

  • Penumpukan Debu dan Kotoran: Debu dan kotoran dari udara bisa menumpuk pada permukaan coil evaporator, menghambat aliran udara dan mengurangi efisiensi pendinginan.
  • Lingkungan yang Berdebu: Jika AC beroperasi di lingkungan yang berdebu atau kotor, penumpukan kotoran pada evaporator akan terjadi lebih cepat.

Solusi:

  • Pembersihan Rutin: Bersihkan evaporator secara rutin menggunakan kuas halus, vakum, atau pembersih coil khusus.
  • Gunakan Filter Udara Berkualitas: Gunakan filter udara berkualitas tinggi dan gantilah secara berkala untuk mengurangi jumlah debu dan kotoran yang masuk ke dalam unit AC .

4. Kondensasi Berlebih

Penyebab:

  • Saluran Drainase Tersumbat: Saluran drainase yang tersumbat dapat menyebabkan air kondensasi meluap dan menetes ke bagian lain dari AC atau lantai.
  • Perbedaan Suhu Ekstrem: Suhu yang sangat panas atau lembap di luar dapat menyebabkan kondensasi berlebih pada evaporator.

Solusi:

  • Bersihkan Saluran Drainase: Pastikan saluran drainase bersih dan tidak tersumbat untuk mengalirkan air kondensasi dengan lancar.
  • Periksa Isolasi: Pastikan isolasi pada pipa dan komponen lain berfungsi dengan baik untuk mencegah kondensasi berlebih .

5. Kerusakan Fisik pada Coil

Penyebab:

  • Kerusakan Mekanis: Benturan atau tekanan fisik yang berlebihan dapat merusak coil evaporator.
  • Kelebihan Beban: Beban kerja yang terlalu berat atau penggunaan yang berlebihan bisa menyebabkan coil cepat rusak.

Solusi:

  • Hindari Kerusakan Fisik: Pastikan unit AC terpasang di tempat yang aman dan terlindungi dari benturan atau tekanan fisik.
  • Penggantian Coil: Jika coil sudah rusak parah, pertimbangkan untuk menggantinya dengan yang baru untuk memastikan kinerja AC tetap optimal .

Dengan memahami dan mengatasi masalah umum pada evaporator AC, Anda dapat menjaga kinerja sistem AC tetap optimal dan menghindari biaya perbaikan yang mahal.

Perawatan rutin dan pemeriksaan berkala oleh teknisi profesional juga sangat disarankan untuk memastikan evaporator dan komponen AC lainnya berfungsi dengan baik. Semoga artikel tentang evaporator AC ini bermanfaat, sekian terima kasih :D.
